Соленоиды (катушки) для электропневматических клапанов.

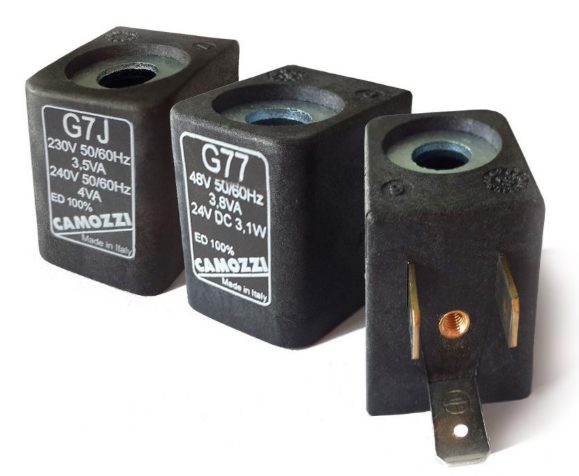

Модели G7H, G72, G77, G7E, G79, G7K, G710, G7J, G7F
|
|
Напряжение: 12-110VDC, 24-380VAC (cм. таблицу ниже)
DIN 43650 (версия B)
Рабочий режим: 100%
|
|
- 9 моделей на все виды существующего напряжения
- Степень защиты IP65 c дополнительным разъемом
- Надежность, подтвержденная годами на российских предприятиях
- 100% выходное тестирование каждого соленоида
- Постоянное наличие на складе
|
|
Соленоид
для электропневматических распределителей Camozzi
серии G70
|
|
Просмотр модели соленоида в 3D |
Посмотреть стоимость
и наличие
соленоидов
|
|
|
Описание
соленоидов
серии G70
|
|
Паспорт на соленоиды серии G70 |
|
|
Скачать модель соленоида в IGES |
Просмотр цены
(нажмите на рубль) |
|
|
|
|
Скачать чертеж соленоида в DWG |
|
|
|
|
Соленоид предназначен для создания электромагнитного поля, втягивающего запорный элемент пневмораспределителя с электропневматическим управлением.
Электромагнитная катушка залита самогасящимся компаундом (материал PA). Соленоиды серии G70 применяются, если Вам требуется самое бюджетное решение. Стоимость катушке серии G70 ниже серий A70, U70 на 30%. Не рекомендуется использовать данную серию при повышенной влажности и воздействию агрессивных сред. Для стабильной работы соленоидов серии G70 разброс питающего напряжения не должен превышать ±5% от номинального значения.
Соленоиды серии G70 представлены девятью моделями на напряжение: 12VDC, 24VDC, 48VDC, 72VDC, 110VDC, 24VAC, 48VAC, 110VAC, 220VAC, 380VAC.
Данная серия подходит для использования на клапанах серий A, 3, 4, 9, NA.
Также вы можете применять соленоиды на уже работающих клапанах других производителей: FESTO, SMC, PNEUMAX. Специально для этого мы указываем технические характеристики и полные габаритные размеры соленоидов серии G70.
Большинство моделей серии G70 всегда в наличии на складе.
|
Общие характеристики соленоидов серии G70
|
|
Напряжение соленоидов
|
постоянный ток (DC): 12V, 24V, 48V, 72V, 110V
переменный ток (АС): 24V, 48V, 110V, 220V, 380V
|
| Допустимый разброс напряжений |
DC - ±5%
AC - ±5%
|
| Степень защиты |
IP65 с дополнительным разъемом
|
| Температура |
-55°C ÷ +80°C
|
| Соединение |
биполярный плюс, земля - DIN 43650 (версия B)
|
| Изоляция |
класс H (180°C)
|
| Стандартный ответный разъем |
модель 122-800
|
| Разъем со светодиодом и варистором |
для соленоидов 24V AC/DC - модель 122-701
для соленоидов 110V AC/DC - модель 122-702
для соленоидов 220V AC/DC - модель 122-703
|
| Среда эксплуатации |
среда с умеренной влажностью
|
| Гарантия |
1 год
|
| Вес |
57 гр.
|
| Срок поставки |
в наличии
|
Технические характеристики соленоидов G7H, G72, G77, G7E, G79, G7K, G710, G7J, G7F
|
|
Кодировка
|
Напряжение
|
Мощность / ток
|
|
G7H
|
12V DC
24V AC
|
3,1 W
3,5 VA
|
|
G72
|
12V DC
|
5 W
|
|
G77
|
24V DC
48V AC
|
3,1 W
3,5 VA
|
|
G73
|
24V DC
|
5 W
|
|
G79
|
48V DC
|
3,1 W
|
|
G7K
|
72V DC
110V AC
|
4,8 W
3,8 VA
|
|
G710
|
110V DC
|
3,2 W
|
|
G7J
|
230V AC
|
3,5 VA
|
|
G7F
|
380V AC
|
7 VA
|
Электрическая схема подключения катушек серии G70
|
|
При подключении соленоидов не имеет значение полярность напряжения.
К примеру, для катушки G77 на контакт 1 можно подать +24V DC, а на контакт 2 подать минус или наоборот. Нижний контакт используется исключительно для заземления.
|
|
|

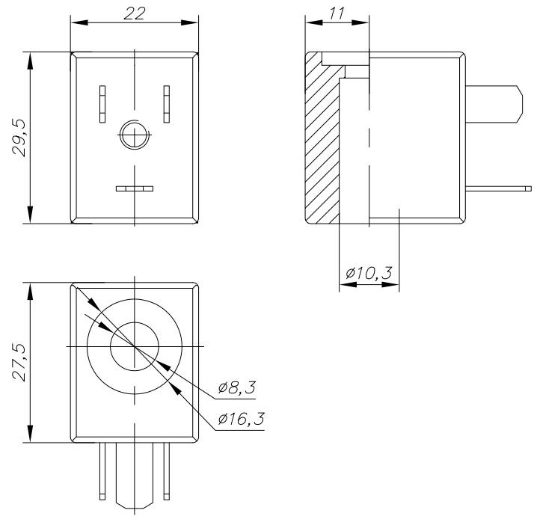

Габаритные размеры соленоидов соленоидов серии G70
|
|
Управление
