Кран шаровой двухходовой полнопроходной
Серия 100

Присоединительная резьба: G3/8" ÷ G3"
Рабочее давление крана: -0,95 (вакуум) ÷ 16 бар

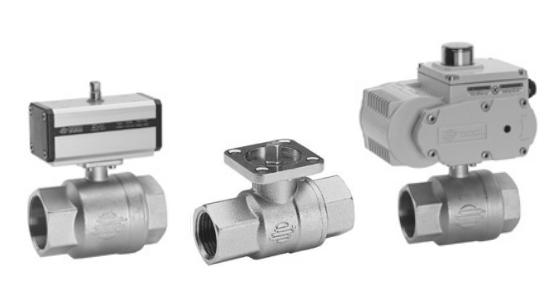

OMAL. Кран шаровой 2-ходовой полнопроходной Серия 100

Посмотреть стоимость
и наличие
кранов шаровых, серия 100

Просмотреть цены на прямые фитинги, модель 6512


- Широкая линейка размерностей

- Корпус из латуни с уплотнением PTFE

- Комплектация пневматическим или электрическим приводом

- Длительный ресурс

- Низкая стоимость

Принцип работы шарового крана

Принцип работы
шарового крана OMAL
серии 100
Новинка


Шаровой кран серии 100 с пневмоприводом двустороннего действия и демонстрацией ограничения поворота шара


Демонстрация ограничения
поворота шара
крана серии 100
с пневмоприводом
двустороннего действия

Новинка

Шаровой кран серии 100 с пневмоприводом одностороннего действия с возвратной пружиной

Принцип работы
крана серии 100
с пневмоприводом
одностороннего действия
с возвратной пружиной
Новинка

Описание
шарового двухходового полнопроходного крана OMAL
Серии 100

Просмотр каталога в pdf шарового 2-ходового полнопроходного крана Серии 100

Описание шаровых кранов OMAL
Серии 100

Просмотр паспорта на шаровой 2-ходовой полнопроходной кран Серии 100

Паспорт на шаровой кран OMAL
Серии 100

Просмотр описания усилий шарового 2-ходового полнопроходного крана Серии 100

Таблица совместимости уплотнений крана с различными средами

Сертификат на шаровые краны OMAL серии 100

Сертификат на шаровые краны OMAL
серии 100

Шаровые краны OMAL серии 100 широко применяются на промышленных предприятиях для управления потоками жидкостей и газов.

Корпус крана выполнен из латуни. Основное применение серия 100 находит в распределении потоков неагрессивных жидкостей, питьевой и технической воды, нейтральных газов, совместимых с латунью и уплотнением PTFE, а также в системах подачи сжатого воздуха.

Шар крана серии 100 покрывается хромом, что обеспечивает снижение трения, повышение износостойкости, увеличение коррозионной стойкости, высокую прочность.
Уплотнение штока крана (шток - соединяет шар с приводом) выполнено двумя кольцевыми манжетами из материала FKM (у большинства аналогичных моделей только одно).
Несмотря на невысокую стоимость шаровых кранов, уплотнение шара выполнено из материала PTFE, стойкого к любым видам агрессивных сред.
Эти технические решения позволяют заявлять высокий ресурс и исключительную надежность шаровых кранов OMAL серии 100. При этом высокая герметичность крана позволяет использовать его на вакууме глубиной до -0,95 бар (95% вакуума).

На кранах всех размеров (G3/8" ÷ G3") присутствует монтажная площадка, выполненная по стандарту ISO 5211, для присоединения пневматического или электрического привода.

Шаровые краны серии 100 поддерживаются на складе, при отсутствии - срок поставки кранов составляет 21-30 дней.

Общие характеристики шаровых двухходовых кранов Серии 100

Присоединение

G3/8 ÷ G3 (внутренняя резьба по UNI/ISO 7/1 Rp, ГОСТ 6211-81)

Рабочая температура

-20°C ÷ +150°C

Материал

латунь

Условный проход, DN

10, 15, 20, 25, 32, 40, 50 мм

Рабочее давление

-0,95 бар (вакуум) ÷ 16 Бар (см. график зависимости от температуры)

Рабочая среда

вода, воздух, газ, масло, легкие углеводороды (для неагрессивных сред)

Гарантия

1 год

Срок поставки

в наличии



Характеристики шаровых кранов OMAL Серии 100

Размер DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
Без управления V100N203 V100N204 V100N205 V100N206 V100N207 V100N208 V100N209
Вес, кг 0,18 0,26 0,44 0,66 1,04 1,5 2,53
С рукояткой L100N203 L100N204 L100N205 L100N206 L100N207 L100N208 L100N209
Вес, кг 0,23 0,3 0,51 0,72 1,1 1,56 2,6

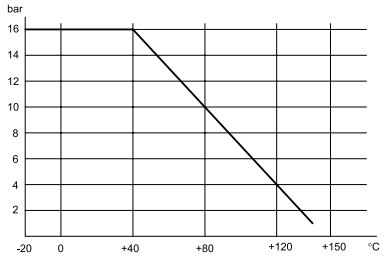

Диаграмма зависимости температуры от давления

Диаграмма зависимости температуры от давления



Расходная характеристика шаровых кранов Серии 100

Расходная характеристика



Габаритные размеры шаровых двухходовых полнопроходных кранов Серии 100

Размеры
Размеры

Размер

A B ØC ØD E F ØG ØH ØL ch. M N
G3/8 69 34,5 6 31,8 36,2 29,5 36 36 5,5 25 10
G1/2 69 34,5 6 31,8 36,2 29,5 36 36 5,5 25 15
G3/4 77 38,5 9 40 45,3 36,3 36 36 5,5 31 20
G1 89 44,5 9 48 49,2 40,2 36 36 5,5 38 25
G1 1/4 103 51,5 9 62 59,6 50,5 42 36 5,5 47 32
G1 1/2 114 57 9 72,6 66,2 57 42 36 5,5 54 40
G2 134 67 9 88,5 73,5 64,3 46 36/42 5,5 66 50



Таблица крутящих моментов, H*м
Условный проход DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50
PN 0 Бар
PN 16 Бар 3 3 4 5 7 9 15
PN 25 Бар
PN 60 Бар

Крутящий момент зависит от температуры и типа жидкости.
Коэффициент запаса должен составлять 1,4.
При высокой частоте работы крутящий момент может уменьшаться.



Кран шаровой OMAL серии 100 с пневматическим приводом

Кран шаровой с пневматическим приводом

С пневматическим приводом двустороннего действия

С пневматическим приводом одностороннего действия

Модель Привод DN, мм L, мм H, мм Масса, кг Модель Привод DN, мм L, мм H, мм Масса, кг
D100H003 DA008401S 10 70 85 0,5 S100H003 SR015401S 10 221 107 1,5
D100H004 DA008401S 15 70 88 0,6 S100H004 SR015401S 15 221 110 1,6
D100H005 DA008401S 20 70 94 0,7 S100H005 SR015401S 20 221 117 1,7
D100H006 DA008401S 25 70 98 1 S100H006 SR015401S 25 221 121 2
D100H007 DA015401S 32 114 123 1,9 S100H007 SR015401S 32 221 131 2,5
D100H008 DA015401S 40 114 130 2,7 S100H008 SR015401S 40 221 138 3,3
D100H009 DA030401S 50 130 145 4,2 S100H009 SR030402S 50 240 155 5,2



Кран шаровой OMAL серии 100 с электрическим приводом

Кран шаровой с электрическим приводом

С электрическим приводом Откр./Закр.

С электрическим позиционером

Модель Привод DN, мм L, мм H, мм Масса, кг Модель Привод DN, мм L, мм H, мм Масса, кг
E10016B03 AE160001 10 158,5 146 2,9 M10016C03 AM160002 10 165,8 146 0,5
E10016B04 AE160001 15 158,5 149 3 M10016C04 AM160002 15 165,8 143 0,6
E10016B05 AE160001 20 158,5 155,8 3,2 M10016C05 AM160002 20 165,8 155,8 0,7
E10016B06 AE160001 25 158,5 159,6 3,4 M10016C06 AM160002 25 165,8 159,6 1
C100A5E07 EA0035A5C000 32 250 187,5 4,6 M10016C07 AM160002 32 250 251,4 1,9
C100A5E08 EA0035A5C000 40 250 194 5,1 M10016C08 AM160002 40 250 258 2,7
C100A5E09* EA0035A5C000 50 250 201,3 6,1 C100A5E09 EA0035A5C000 50 250 255,3 4,2

*Позиционер в заказе необходимо указывать дополнительно (см. раздел "Электрический привод Серии EA")
