Вакуумный эжектор. Серия VEBLВстраиваемый эжектор. Серия VEDL

Магистральный вакуумный эжектор. Серия VED
Увеличить

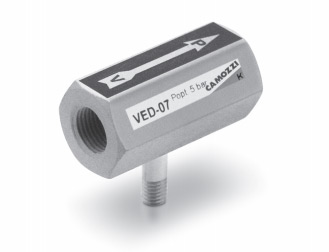

Магистральный вакуумный эжектор. Серия VED




Магистральные вакуумные эжекторы
Серия VED

Предназначены для установки непосредственно в линию между присоской и источником сжатого воздуха

Магистрльные вакуумные эжекторы, Серия VED



Посмотреть стоимость
и наличие
магистральных вакуумных эжекторов, Серия VED



Просмотреть цены на магистральные вакуумные эжекторы, Серия VEDL



- Отсутствуют подвижные элементы, что увеличивает срок службы и упрощает обслуживание

- Простая и быстрая установка непосредственно возле присоски

- Малые габариты и масса

Магистральные вакуумные эжекторы из технополимера без подвижных частей, работа которых основана на принципе Вентури. Используются для установки между присоской и источником сжатого воздуха, что значительно уменьшает объем вакуумирования и время цикла вакуумирования.



Просмотр каталога в pdf магистральных вакуумных эжекторов, Серия VED Описание магистральных вакуумных эжекторов, Серия VED





Основные характеристики



Описание

- корпус из анодированного алюминия
- элементы сопла из латуни



КОДИРОВКА



VE

D

-

07





VE СЕРИЯ:
VE = вакуумный эжектор
D ВЕРСИЯ:
D = магистральный
-
07 ДИАМЕТР СОПЛА:
07 = 0,7 мм
09 = 0,9 мм





ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


1 = Подвод сжатого воздуха
2 = Вход вакуума
3 = Выхлоп

Технические характеристики магистральных вакуумных эжекторов, серия VED



РАЗМЕРЫ

Мод. ø сопла (мм) Глубина вакуума (%) Максимальная производительность (л/мин) Максимальная производительность (м3/ч) Потребление воздуха (Нл/мин) Потребление воздуха (м3/ч) Оптимальное рабочее давление (бар) Вес (кг)
VED-07 0,7 90 14 0,8 21 1,3 5 0,015
VED-09 0,9 89 21 1,3 36 2,2 5 0,015



ДИАГРАММЫ
Магистральные вакуумные эжекторы Серия VEDL - Зависимость максимальной глубины вакуума от входного давления
V = Глубина вакуума [мБар]
P = Рабочее давление [бар]

Зависимость максимальной глубины вакуума от входного давления

Магистральные вакуумные эжекторы Серия VEDL - Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума
T = Время вакуумирования [с/л]
V = Глубина вакуума [мБар]

Время создания вакуума в одном литре объема при разных требуемых глубинах вакуума



Магистральные вакуумные эжекторы Серия VEDL - Зависимость производительности от глубины вакуума
F = Производительность
V = Глубина вакуума

Зависимость производительности от глубины вакуума

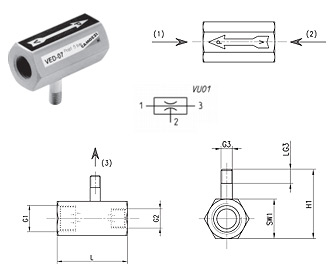

Мод. VED 07 и 09

Магистральные вакуумныы эжекторы, модели VED 07 и 09



РАЗМЕРЫ

Мод. G1 G2 G3 H1 L LG3 SW1
VED-07 G1/4 G1/8 M5 29.8 35 5 17
VED-09 G1/4 G1/8 M5 29.8 35 5 17
