Реле давления. PM11-NAS19




Реле давления. Модель PM11-NAS19

Регулируемое реле давления с Н.О. контактом
Присоединение: G1/8"
Диапазон регулирования: 1 ÷ 10 бар
Рабочая температура: -40С ÷ +120С

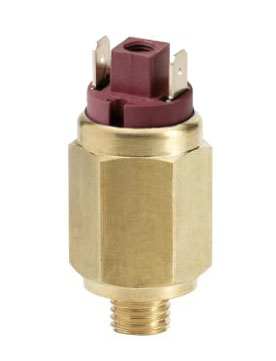

Euroswitch. Реле давления PM11-NAS19

Euroswitch. Реле давления PM11-NAS19


- Расширенный температурный диапазон

- Простота настройки

- Электрические контакты выполнены из серебра

- Ресурс более 1 млн. переключений

- Степень защиты IP54

- Низкая стоимость

Посмотреть стоимость
реле давлений



Просмотреть цены на реле давления



Реле давления
модель
PM11-NAS19

Просмотр модели реле давления PM11-NC в 3D

Просмотр модели в 3D



Описание
реле давления
модели
PM11-NAS19





Просмотр цены
(нажмите на рубль)

Скачать модель реле PM11-NC в формате IGES

Скачать модель в IGES

Просмотр паспорта реле давления модели PM11-NAS19

Паспорт на реле давления модели PM11-NAS19

Скачать чертеж реле давления PM11-NC в формате DWG

Скачать чертеж в DWG



Реле давления серии PM используются в автоматических системах управления для определения текущего давления, а также в различных устройствах энергосбережения.

Инновационное покрытие контактов из серебра обеспечивают надежность каждого срабатывания. Высокое качество изготовления позволяет заявлять ресурс работы реле давления более одного миллиона срабатываний.

Простой способ регулировки значения срабатывания (поворот винта с помощью шлицевой отвертки) и низкая стоимость делают эту серию лучшим решением при автоматизации пневматических систем.

В комплект поставки входит защитный чехол электрических контактов. Степень защиты реле - IP54. Для получения степени защиты IP65 необходимо отдельно заказать специальный разъем.

Сводную таблицу технических характеристик по всем мембранным реле давления/вакуума серии PM11 можно посмотреть здесь.

Реле давления модели PM11-NAS19 поддерживаются в наличии на складе в Москве.

Общие характеристики реле давления модели PM11-NAS19

Корпус

латунь

Материал мембраны

cиликон

Механический срок службы

1 млн. циклов

Электрические контакты

серебро

Пневматическое присоединение

G1/8" (наружная резьба)

Диапазон регулировки

1 ÷ 10 бар

Регулировочный винт

под шлицевую отвертку

Рабочая температура

-40°C ÷ +120°C

Электрические контакты

1 Н.О. (нормально открытый)

Рабочее напряжение

0 - 48V AC/DC (переменное/постоянное напряжение)

Допустимый ток

0,5A при напряжении 48V AC/DC

Гистерезис

+/- 0,5 бар

Защита электрической части

защитный колпак входит в комплект поставки

Уровень защиты

IP54 с защитным колпаком, IP65 при заказе специального разъема

Гарантия

1 год

Вес

76 гр.

Срок поставки

в наличии

Описание работы реле давления модели PM11-NAS19


В разрезе представлено реле давления PM11-NAS19 (контакт - нормально разомкнутый). При отсутствии заданного давления, контакты реле давления разомкнуты. При достижении давления настройки, электрический контакт отпускается и цепь замыкается.



Описание работы реле давления PM11-NAS19



Габаритные размеры реле давления PM11-NAS19



Габаритные размеры реле давления PM11-NAS19
