Резьбовой импульсный клапан Тurbo
Увеличить


Резьбовой импульсный клапан Тurbo




Импульсный резьбовой клапан TURBO
Серия F

Присоединение: 3/4" - 3" (DN20-DN80)

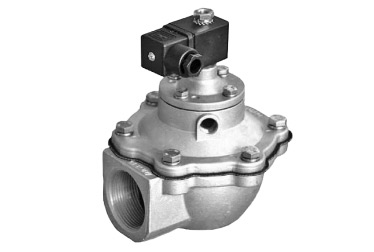

Резьбовой импульсный клапан, серия F

Посмотреть стоимость
и наличие
резьбовых импульсных клапанов, серия F



Просмотреть цены на резьбовые импульсные клапаны, серия F






Просмотр каталога в pdf резьбовых импульстых клапанов, серия F Описание резьбовых импульсных клапанов, серия F



Паспорт на импульсные клапана серии F Паспорт на импульсные клапана серии F





Общие характеристики



Условный проход

от 3/4 до 3" (DN20-DN80)

Рабочая среда

очищенный сжатый воздух с маслом или без масла

Диапазон рабочих температур

мембрана STD –20°C ... +80°C
мембрана Viton –20°C ... +200°C
мембрана LT –40°C ... +80°C

Рабочее давление

мин. 0,5 бар - макс. 7,5 бар

Корпус и крышка

литой под давлением алюминий

Сердечник

нержавеющая сталь

Плунжер

нержавеющая сталь

Винты

нержавеющая сталь

Изоляция соленоида

класс H

Разъем DIN

PG 9 EN175301-803

Класс защиты

IP65 EN60529

Стандартное напряжение

24V/50-60Hz (±10%) 19VA
115V/50-60Hz (±10%) 19VA
230V/50-60Hz (±10%) 19VA
24VDC (± 10%) 18 Watt

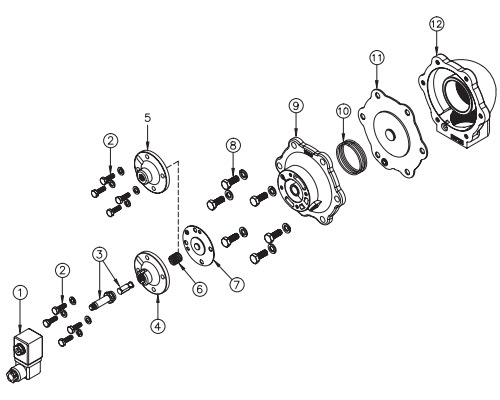

Спецификация     Клапаны FM45/FP45



1

Соленоид + разъем DIN

BH10...V/50-60Hz

Клапаны FM45/FP45

2 Винты + шайбы

VTE6x18+TROND6GROWER

3 Сердечник и плунжер

GPC10

4 Крышка с прямым управлением

TCOP10

5 Крышка с дистанционным управлением

TCOP10FM

6 Пружина

TMOL10G

7 Мембрана

M10

8 Винты + шайбы

VTE8x20+TROND8GROWER

9 Крышка

TCOP45N

10 Пружина

TMOL40

11 Мембрана

M45

12 Корпус

TCOR40FFG

FP исполнение с прямым управлением /
FM с дистанционным управлением





T

F

025 N P M S ST 01 ST





T ИМПУЛЬСНЫЙ КЛАПАН
F ТИП ПРИСОЕДИНЕНИЯ
F – Резьбовой под 90°
025 РАЗМЕР
020 = 3/4"     030 = 1 1/2"     040 = 1 1/2"     055 = 2"         075 = 3"
025 = 1"        035 = 1 1/2"     045 = 1 1/2"     065 = 2 1/2"   100 = 4"
N МАТЕРИАЛ МЕМБРАНЫ
N = неопрен (STD)
V = вейтон
T = спец.материал низкотемпературный
P ТИП УПРАВЛЕНИЯ
M = пневматический
P = электропневматический
M НАПРЯЖЕНИЕ
D = 012VDC     E = 024VDC-12W     L = 110V 50-60Hz     Z = 048V 50-60Hz
U = 024VDC     B = 024V 50-60Hz    M = 220V 50-60Hz
S ПАРАМЕТРЫ СОЛЕНОИДА
S = стандартный                                       H = высокотемпературный –20°C...+100°C
T = низкотемпературный –40°C...+80°C   O = без катушки
ST ТИП РАЗЪёМА
ST = стандартный
MX = без коннектора
M2 = с кабелем 2 м
01 КОНФИГУРАЦИЯ
01 ... 99
ST ТИП КОРПУСА
ST = стандартный







РАЗМЕРЫ
Размеры резьбовых импульсных клапанов, серия F



Мод. Ø L (ном.) A B C D E Вес (Кг)
FP 45 1 1/2 71,3 135 31 140 -180 1,6
FM 45 1 1/2 71,3 135 31 140 -122 1,4



СПЕЦИФИКАЦИЯ Клапаны FM20 / FP20 Клапаны FM25 / FP25
1 Соленоид + разъем DIN BH10...V/50-60Hz

BH10...V/50-60Hz

2 Винты + шайбы VTE6x20+TROND6GROWER

VTE6x20+TROND6GROWER

3 Сердечник и плунжер GPC10

GPC10

4 Крышка с прямым управлением TCOP25

TCOP25

5 Крышка с дистанционным управлением TCOP25FM

TCOP25FM

6 Мембрана M25

M25

6a Пружина TMOL10G

TMOL10G

7 Корпус TCOR20FFG

TCOR25FFG

FP исполнение с прямым управлением / FM с дистанционным управлением

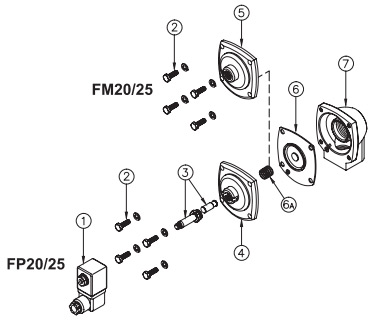

Клапаны FM20/25 и FP20/25



СПЕЦИФИКАЦИЯ Клапаны FM40 / FP40 Клапаны FM55 / FP55 Клапаны FM65 / FP65
1 Соленоид + разъем DIN BH10...V/50-60Hz BH10...V/50-60Hz

BH10...V/50-60Hz

2 Винты + шайбы VTE6x20+TROND6GROWER VTE6x20+TROND6GROWER

VTE6x20+TROND6GROWER

3 Сердечник и плунжер GPC10 GPC10

GPC10

4 Крышка с прямым управлением TCOP25 TCOP25

TCOP25

5 Крышка с дистанционным управлением TCOP25FM TCOP25FM

TCOP25FM

6 Мембрана M25 M25

M25

6a Пружина TMOL10G TMOL10G

TMOL10G

7 Винты + шайбы VTE8x20+TROND8GROWER VTE10x25+TROND10GROWER

VTE10x25+TROND10GROWER

8 Корпус TCOP40N TCOP65G TCOP65G
9 Пружина TMOL40 TMOL40 TMOL40
10 Основная мембрана M40 M55/LP M76
11 Корпус TCOR40FFG TCOR55FFG TCOR65FFGP
FP исполнение с прямым управлением / FM с дистанционным управлением

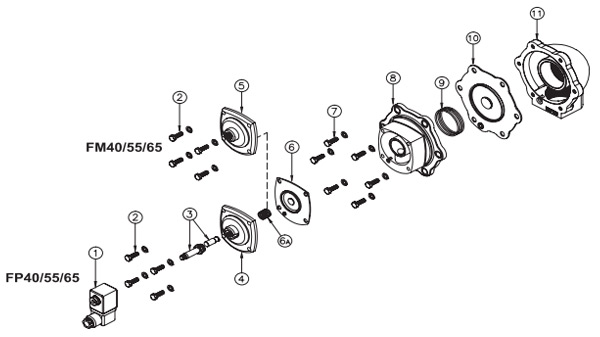

Клапаны FM40/55/65 и FP40/55/65



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Рабочая среда

очищенный сжатый воздух с маслом или без масла

Диапазон рабочих температур

мембрана STD –20°C ... +80°C
мембрана Viton –20°C ... +200
мембрана LT –40°C ... +80°C

Рабочее давление

мин. 0,5 бар - макс. 7,5 бар

Корпус и крышка

литой под давлением алюминий

Сердечник

нержавеющая сталь

Плунжер

нержавеющая сталь

Винты

нержавеющая сталь

Изоляция соленоида

класс H

Разъем DIN

PG 9 EN175301-803

Класс защиты

IP65 EN60529

Стандартное напряжение

24V/50-60Hz (±10%) 19VA
115V/50-60Hz (±10%) 19VA
230V/50-60Hz (±10%) 19VA
24VDC (± 10%) 18 Watt

РАЗМЕРЫ
Размеры резьбовых импульсных клапанов, серия F



Мод. Ø L (ном.) A B C D E Вес (Кг)
FP 20 1 1/2

3/4 "

90 20,5 74 -125 0,6
FP 25 1 1/2 1" 90 20,5 74 -125 0,5
FP 40 1 1/2 1" 1/2 135 31 140 -188 1,6
FP 55 1 1/2 2" 203 40 194 -225 3,7
FP 65 1 1/2 2" 1/2 203 48 194 -225 3,6
FM 20 1 1/2 3/4 " 90 20,5 74 -67 0,4
FM 25 1 1/2 1" 90 20,5 74 -67 0,3
FM 40 1 1/2 1" 1/2 135 31 140 -130 1,4
FM 55 1 1/2 2" 203 40 194 -167 3,5
FM 65 1 1/2 2" 1/2 203 48 194 -167 3,4
