Дисковые затворы фланцевые OMAL с электроприводом




Затвор дисковый поворотный фланцевый с электроприводом
Серии 385, 386, 387

Присоединение: фланцевое ДУ 40 ÷ 300 мм.
Рабочее давление: 10, 16 бар

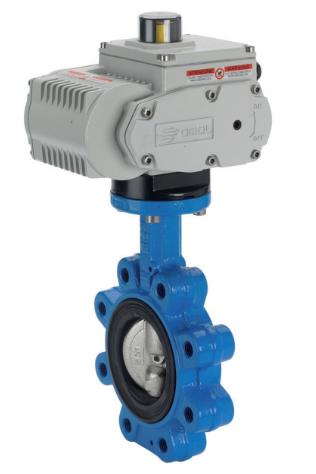

OMAL. Затвор дисковый поворотный межфланцевый Серии 385, 386, 387 c электроприводом


- Применение для любых сред: агрессивных или нейтральных

- Электропривод или электропозиционер 4-20мА

- Степень защиты электропривода IP65/IP67

- Присоединение затвора к приводу по стандарту ISO 5211

- Высокая герметичность с возможностью применения на вакуум

- Наличие сертификатов Ростехнадзора, ATEX, DIN-DVGW

- Сменные уплотнения диска



Принцип работы дискового затвора с пневмоприводом двустороннего действия

Принцип работы
дискового затвора OMAL
с пневмоприводом двустороннего действия
Новинка






Демонстрация ограничения поворота дискового затвора с пневмоприводом двустороннего действия


Демонстрация ограничения
поворота диска
дискового затвора
с пневмоприводом
двустороннего действия
Новинка





Демонстрация работы дискового затвора с пневмоприводом и датчиком положения с возвратной пружиной

Демонстрация работы
дискового затвора
с пневмоприводом
и датчиком положения
с возвратной пружиной
Новинка



Просмотр каталога в pdf дискового межфланцевого затвора OMAL серии 385, 386, 387

Описание фланцевых дисковых затворов OMAL Серии 385, 386, 387



Просмотр паспорта на межфланцевые дисковые затворы OMAL серий 385, 386, 387

Паспорт на фланцевые дисковые затворы OMAL Серии 385, 386, 387



Таблица характеристик и применения материалов затворов

Таблица характеристик и применения материалов затворов



Сертификат на дисковые затворы OMAL серии 385

Сертификат на дисковые затворы OMAL серии 385 с чугунным диском

Сертификат на дисковые затворы OMAL серии 386

Сертификат на дисковые затворы OMAL серии 386 с диском из нержавеющей стали

Сертификат на дисковые затворы OMAL серии 387

Сертификат на дисковые затворы OMAL серии 387 с диском из бронзы

Просмотр сертификата Ростехнадзора на дисковые задвижки OMAL серий 385, 386, 387

Разрешение применения на опасных производственных объектах таможенного союза

Сертификат по ATEX и на соответствие герметичности по EN 12266 на дисковые затворы OMAL

Сертификат по ATEX и на соответствие герметичности по EN 12266

Сертификат на соответствие требованиям безопасности DIN-DVGW для дископоворотных задвижек OMAL

Сертификат на соответствие требованиям безопасности DIN-DVGW



Затвор дисковый поворотный фланцевый OMAL предназначается для установки на трубопроводы практически любого типа.
Дисковые затворы серий 385, 386, 387 представляют из себя надежное и экономичное решение для условий общепромышленного применения. Фланцевые шиберные затворы применяются для перекрытия транспортировки различных сред в двух направлениях.

Дископоворотные механизмы комплектуются электрическими приводами серии следующих серий:
- для дисковых затворов ДУ 40-200 мм. применяется линейка электроприводов серии EA, состоящая из 4 моделей (35-240 Hm). На электропривод дополнительно может устанавливаться модуль позиционирования 4-20 мА.
- для дисковых затворов ДУ 250-300мм. используются две серии электроприводов. Серия AE - для открытия/закрытия, серия AM - для позиционирования дискового затвора с управлением 4-20 мА.

В отличии от большинства аналогов представленных на российском рынке, корпус дископоворотных механизмов OMAL изготавливается из более прочного материала GGG50.
Чугун GGG50 имеет более высокую устойчивость к изгибу и механическим нагрузкам по сравнению с чугуном GG25. Применением высокопрочной стали гарантирует безопасность вашего производства при возникновении критических и аварийных ситуаций. Для более высокой стойкости к внешним неблагоприятным воздействиям, корпус снаружи покрывается синей эпоксидной краской.

Диск может быть изготовлен из чугуна, нержавеющей стали AISI 316 (российским аналогом является сталь 02Х17Н14М2 - исполнение на агрессивные среды), а также из сплава бронзы и алюминия.
Для различных сред применяются разные виды уплотнений: EPDM, FKM, NBR, PTFE, HNBR. Более подробная информация для подбора диска и уплотнений указана ниже.

Дископоворотные механизмы OMAL сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Серии 385, 386, 387 соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,90 бар (90% вакуума). Более подробно о утечках в запорной арматуре можно почесть в приложенной статье.

В странах ЕС на данный момент не существует единых директив о газовой арматуры, трубопроводов. Сертификат DIN-DVGW является надежным доказательством того, что данный продукт спроектирован и произведен по самым высоким требованиям и эти правила соблюдаются.
В сертификате DIN-DVGW специально подробно изложены требования для продукции, касающиеся применения на воде и газах.

DIN-DVGW сертификационный знак преимущества:

- Знак сертификации отличает продукт от дешевых марок, и служит мощным аргументом продаж для клиентов, которым в первую очередь важна надежность.
- Знак сертификации снимает все вопросы у европейский газовых монтажных компаний.
- Для любого клиента, знак является подтверждением критических требований в отношении безопасности, гигиены и функциональности.

Необходимо знать, что более 90% всех неисправностей поворотных затворов связано с неправильной установкой! Перед установкой внимательно ознакомьтесь в паспорте продукции с инструкцией по установке.

Для дисковых затворов OMAL Серий 385, 386, 387 отдельно возможно заказать уплотнение диска.



Общие характеристики поворотных дисковых затворов OMAL Серий 385, 386, 387




Привод

электрический

Виды электропривода открыть/закрыть
позиционер с управляющим аналоговым входом 4-20 мА
Напряжение электропривода

24V AC/DC (переменный/постоянный ток) ± 5%
110V AC (переменный ток) ± 10%
220V AC (переменный ток) ± 10%

Рабочее давление затвора DN40 ÷ DN300: -0,90 (вакуум) ÷ 16 бар
Степень защиты привода

стандартная - IP65, по запросу - IP67

Температура эксплуатации привода

-25°C ÷ +60°C

Герметичность затвора

класс A по EN 12266 - полное отсутствие утечек

Рабочая температура затвора

уплотнение EPDM: -40°C ÷ +135°C - стандартное
уплотнение NBR: -23°C ÷ +82°C
уплотнение FKM: -10°C ÷ +190°C (для DN40 ÷ DN300)

Уплотнения под заказ

SILICONE: -50°C ÷ +160°C
HNBR: -30°C ÷ +100°C
NBR WHITE: -23°C ÷ +82°C
NBR CARBOX: -10°C ÷ +82°C
более подробная информация по уплотнениям здесь

Гарантия 1 год
Срок поставки

срок поставки 30 дней



Затвор дисковый поворотный с электрическим приводом



Затвор OMAL дисковый поворотный серии 385, 386, 387 с электрическим приводом



Затвор OMAL дисковый поворотный серии 385, 386, 387 с электрическим приводом



Затвор OMAL дисковый поворотный серии 385, 386, 387 с электрическим приводом



Диск Чугун AISI 316 Бронза - алюминий Привод
Размер EPDM NBR FKM EPDM NBR FKM PTFE EPDM NBR
DN 40 PN10-16 C385EA5E68 C385NA5E68 C385VA5E68 C386EA5E68 C386NA5E68 C386VA5E68 C386TA5E68 C387EA5E68 C387NA5E68 EA 35
DN 50 PN10-16 C385EA5E69 C385NA5E69 C385VA5E69 C386EA5E69 C386NA5E69 C386VA5E69 C386TA5E69 C387EA5E69 C387NA5E69 EA 35
DN 65 PN10-16 C385EA5E70 C385NA5E70 C385VA5E70 C386EA5E70 C386NA5E70 C386VA5E70 C386TA5E70 C387EA5E70 C387NA5E70 EA 35
DN 80 PN10-16 C385EA5E71 C385NA5E71 C385VA5E71 C386EA5E71 C386NA5E71 C386VA5E71 C386TA5E71 C387EA5E71 C387NA5E71 EA 35
DN 100 PN10-16 C385EA5G72 C385NA5G72 C385VA5G72 C386EA5G72 C386NA5G72 C386VA5G72 C386TA5G72 C387EA5G72 C387NA5G72 EA 70
DN 125 PN10-16 C385EA5G73 C385NA5G73 C385VA5G73 C386EA5G73 C386NA5G73 C386VA5G73 C386TA5G73 C387EA5G73 C387NA5G73 EA 130
DN 150 PN10-16 C385EA5I74 C385NA5I74 C385VA5I74 C386EA5I74 C386NA5I74 C386VA5I74 C386TA5I74 C387EA5I74 C387NA5I74 EA 130

DN 200 PN16 C385EFA5K75 C385NFA5K75 C385VFA5K75 C386EFA5K75 C386NFA5K75 C386VFA5K75 C386TFA5K75 C387EFA5K75 C387NFA5K75 EA 240
DN 250 PN16 E385EF16N76 E385NF16N76 E385VF16N76 E386EF16N76 E386NF16N76 E386VF16N76 E386TF16N76 E387EF16N76 E387NF16N76 AE 400
M385EF16P76 M385NF16P76 M385VF16P76 M386EF16P76 M386NF16P76 M386VF16P76 M386TF16P76 M387EF16P76 M387NF16P76 AM 500
DN 300 PN16 E385EF16R77 E385NF16R77 E385VF16R77 E386EF16R77 E386NF16R77 E386VF16R77 E386TF16R77 E387EF16R77 E387NF16R77 AE 400
M385EF16P77 M385NF16P77 M385VF16P77 M386EF16P77 M386NF16P77 M386VF16P77 M386TF16P77 M387EF16P77 M387NF16P77 AM 500

DN 200 PN10 C385EKA5K75 C385NKA5K75 C385VKA5K75 C386EKA5K75 C386NKA5K75 C386VKA5K75 C386TKA5K75 C387EKA5K75 C387NKA5K75 EA 240
DN 250 PN10 C385EKA5K76 C385NKA5K76 C385VKA5K76 C386EKA5K76 C386NKA5K76 C386VKA5K76 C386TKA5K76 C387EKA5K76 C387NKA5K76 EA 240
DN 300 PN10 E385EK16N77 E385NK16N77 E385VK16N77 E386EK16N77 E386NK16N77 E386VK16N77 E386TK16N77 E387EK16N77 E387NK16N77 AE 400
M385EK16P77 M385NK16P77 M385VK16P77 M386EK16P77 M386NK16P77 M386VK16P77 M386TK16P77 M387EK16P77 M387NK16P77 AM 500




Ремонтные уплотнения шара дисковых фланцевых затворов OMAL серий 385, 386, 387



Ремонтные комплекты дисковых затворов OMAL серий 385, 386, 387
