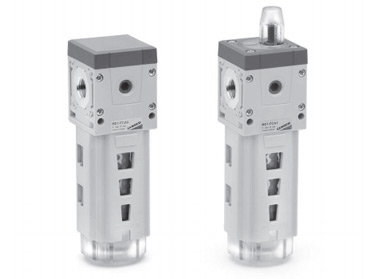

Фильтры с активированным углем. Серия MD
|
|
|
Фильтры с активированным углем
Серия MD
|
|
Сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8 и 10 мм)
Модульная сборка, стакан из технополимера и с байонетным типом крепления..
|
|
|
|
- Удаление из сжатого
воздуха компонентов масла, жидкости и газа, при помощи фильтрующего элемента – активированного угля;
- Качество воздуха
согласно стандарту
ISO 8573-1:2010 [1:7:1]
;
- Стакан с системой защиты позволяет снизить риски аварий
- Дополнительный выход сжатого воздуха с расходными характеристиками аналогичными стандартному выходу;
- Индикатор загрязненности фильтра.
|
Принцип работы данного фильтра базируется на абсорбционных свойствах фильтрующего элемента,
который состоит из пористых нитей, проложенных в несколько шаров. Данная структура позволяет отделять нежелательные включения, такие как,
пары масла или дым, и пропускать сжатый воздух.
В блоке фильтров фильтр с активированным углем устанавливается четвертым, после
двух центробежных 25 мкм и 5 мкм и коалесцентного, поскольку
он требует предварительной фильтрации как и коалесцентный.
Учитывая характеристики данного фильтра, рекомендуется заменять
фильтрующие элементы каждые 6 месяцев или после 1000 рабочих часов.
Общие характеристики фильтров с активированным углем серии MD
|
|
|
|
Конструкция
|
модульный, компактный, фильтрующий элемент
|
| Материалы |
см.таблицу материалов
|
| Присоединение |
сменные картриджи для внешнего подключения: резьбовые (G1/8, G1/4, G3/8);
или с цанговым зажимом (под трубопровод наружным диаметром 6, 8, и 10 мм)
|
| Ориентация |
вертикально, в линию3
|
|
Крепление
|
на стене (используя кронштейн)
|
| Рабочая температура |
10°C ÷ 40°C (t макс. = 60°C)
|
| Слив конденсата
|
отсутствует
|
Качество воздуха
по стандарту
ISO 8573-1:2010
ISO 8573-1:2010 [1:7:1].
Рекомендуется предварительная фильтрация воздуха до класса ISO 8573-1:2010 [2:8:2] или ISO 8573-1:2010 [1:8:1].
|
|
| Рабочее давление
|
0,3 ÷ 16 бар
|
|
Номинальный расход
|
см. ГРАФИКИ РАСХОДА на страницах ниже
|
| Фильтрующий элемент
|
активированный уголь
|
|
Остаточное содержание масла
|
< 0,003 мг/м³
|
|
Рабочая среда
|
сжатый воздух
|
|
MD
|
Серия |
|
1 |
Размер
1 = 42 мм |
|
FCA
|
Фильтр с активированным углем |
| 0 |
Индикатор загрязненности:
0 = не присутствует
1 = присутствует
|
| 1/8 |
Присоединение (вход-выход)*:
= без портов)
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = под трубопровод Ø6
8 = под трубопровод Ø8
10= под трубопровод Ø10
* Примечание: если входной и выходной порты отличаются, необходимо указывать оба значения.
Пример: MD1-FC000-1/8-1/4
|

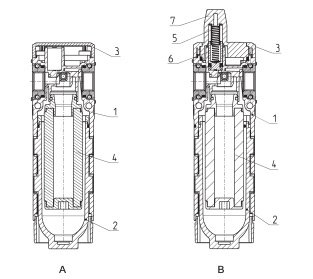

Фильтры с активированным углем Серия MD - материалы
|
A = фильтр
B = фильтр с визуальным индикатором загрязненности
| Деталь |
Материалы |
| 1 = Корпус |
Полиамид
|
| 2 = Стакан |
Поликарбонат |
| 3 = Крышка |
Полиамид |
| 4 = Фильтрующий элемент |
Активированный уголь
|
| 5 = Верхняя пружина |
Нержавеющая сталь |
| 6 = Поршень |
Анодированный алюминий |
| 7 = Индикатор загрязненности |
Поликарбонат |
| Уплотнения |
NBR |
|
 |

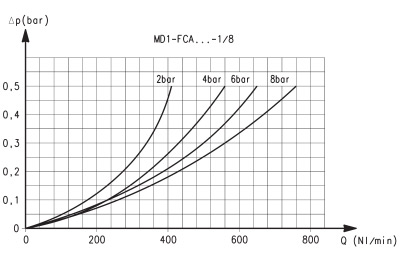

Присоединение 1/8
ΔP = Падение давления
Q = Расход
|

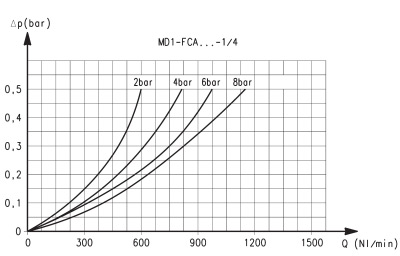

Присоединение 1/4
ΔP = Падение давления
Q = Расход
|
|
|

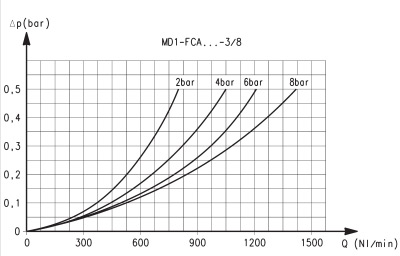

Присоединение 3/8
ΔP = Падение давления
Q = Расход |
|

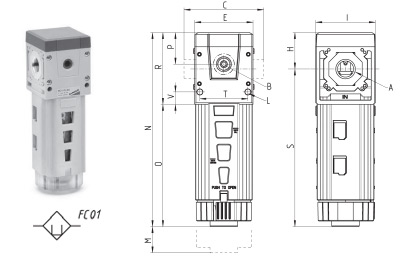

Фильтры с активированным углем, Серия MD – размеры
|
| Модель |
A |
B |
C |
E |
H |
I |
L |
M |
N |
O |
P |
R |
S |
T |
V |
Вес (кг) |
| MD1-FCA0 |
- |
G1/8 |
42 |
42 |
26,2 |
43 |
Ø4 |
90 |
139,7 |
88 |
22,7 |
51,7 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA0-1/8 |
G1/8 |
G1/8 |
42 |
42 |
26,2 |
43 |
Ø4 |
90 |
139,7 |
88 |
22,7 |
51,7 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA0-1/4 |
G1/4 |
G1/8 |
42 |
42 |
26,2 |
43 |
Ø4 |
90 |
139,7 |
88 |
22,7 |
51,7 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA0-3/8 |
G3/8 |
G1/8 |
42 |
42 |
26,2 |
43 |
Ø4 |
90 |
139,7 |
88 |
22,7 |
51,7 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA0-6 |
Ø6
|
G1/8 |
47 |
42 |
26,2 |
43 |
Ø4 |
90 |
139,7 |
88 |
22,7 |
51,7 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA0-8 |
Ø8 |
G1/8 |
62 |
42 |
26,2 |
43 |
Ø4 |
90 |
139,7 |
88 |
22,7 |
51,7 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA0-10 |
Ø10 |
G1/8 |
67 |
42 |
26,2 |
43 |
Ø4 |
90 |
139,7 |
88 |
22,7 |
51,7 |
113,5 |
34,6 |
9 |
0,2 |

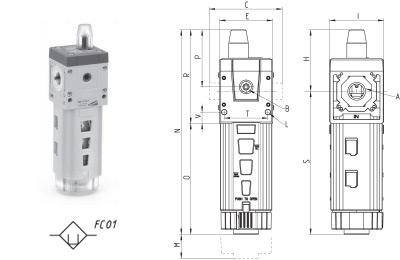

Фильтры с активированным углем с визуальным индикатором, Серия MD - размеры
|
| Модель |
A |
B |
C |
E |
H |
I |
L |
M |
N |
O |
P |
R |
S |
T |
V |
Вес (кг) |
| MD1-FCA1 |
- |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
90 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA1-1/8 |
G1/8 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
90 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA1-1/4 |
G1/4 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
90 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA1-3/8 |
G3/8 |
G1/8 |
42 |
42 |
48,7 |
43 |
Ø4 |
90 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA1-6 |
Ø6 |
G1/8 |
47 |
42 |
48,7 |
43 |
Ø4 |
90 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA1-8 |
Ø8 |
G1/8 |
62 |
42 |
48,7 |
43 |
Ø4 |
90 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
| MD1-FCA1-10 |
Ø10 |
G1/8 |
67 |
42 |
48,7 |
43 |
Ø4 |
90 |
162,2 |
88 |
45,2 |
74,2 |
113,5 |
34,6 |
9 |
0,2 |
|
