Фиксатор пневматической трубки. Модель MPL

Размерность трубки: наружные диаметры 4, 6, 8, 10, 12, 14 мм.

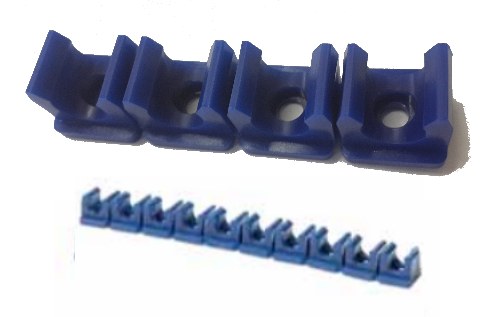

Camozzi. Крепления для трубки. Модель MPL

Посмотреть стоимость
и наличие
фиксаторов пневматической трубки. Модель MPL

Описание держателей для трубки серии MPL

Для решения задачи монтажа и закрепления пневматической трубки на плоскость - используется фиксаторы серии MPL.

В корпусе каждого держателя выполнено отверстие для крепления. Диаметр крепежного отверстия указан в габаритных размерах крепления (см. таблицу ниже).

Держатели трубки доступны для заказа только в синем цвете. Крепления пневмотрубки всегда поддерживаются на складе.

Характеристики фиксатора пневматической трубки серии MPL


Материал	пластик
Размерности	трубки наружным диаметром: 4, 6, 8, 10, 12, 14 мм.
Цвет фиксаторов	только синий
Температура эксплуатации	-20°C ÷ +80°C
Гарантия	1 год
Срок поставки	в наличии

Примеры использования креплений пневмотрубки серии MPL

Пример монтажа пневматической трубки с помощью фиксаторов серии MPL

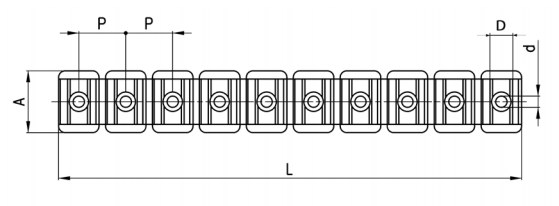

Габаритные размеры фиксаторов трубки моделей MPL

Габаритные размеры крепления трубки серии MPL

Размер	D наружный размер крепления трубки	L	A	d диаметр отверстия закрепления фиксатора	P	Кол-во фиксаторов
Модель	D наружный размер крепления трубки	L	A	d диаметр отверстия закрепления фиксатора	P	Кол-во фиксаторов
MPL 4
MPL 4	4	115	19	2,5	11,5	10
MPL 6
MPL 6	6	115	19	2,5	11,5	10
MPL 8	8	144	19	3,5	14,5	10
MPL 10	10	172	19	4,5	17,5	4
MPL 12
MPL 12	12	78	19	4,5	20	4
MPL 14	14	87	19	4,1	22,5	4
