Гибкий ниппель для присосок, Серия NPF
Увеличить


Гибкий ниппель для присосок, Серия NPF






Гибкий ниппель для присосок
Серия NPF

Присоединение G1/4

Гибкий ниппель для присосок, Серия NPF





Посмотреть стоимость
и наличие
гибких ниппелей для присосок, серия NPF



Просмотреть цены на гибкие ниппели для присосок, Серия NPF



- Изгибается во всех направлениях до 12° для ориентации присоски перпендикулярно поверхности

- Низкое расположение точки изгиба уменьшает износ присоски

- Шарнирный металлический ниппель, покрытый резиной, может выдерживать большие нагрузки

- Резиновое покрытие обеспечивает хорошую герметизацию и автоматический возврат в нейтральное положение

Гибкий ниппель для присосок Серии NPF обеспечивают более качественное взаимодействие между присоской и изделием благодаря возможности изгиба во всех направлениях (до 12°). Применение:
Обычно используются с большими плоскими присосками для работы с большими изделиями, такими как металлические и деревянные листы, которые наклонены, прогибаются или имеют неправильную форму. Могут использоваться с пружинными плунжерами.



Просмотр каталога в pdf гибких ниппелей для присосок, серия NPF Описание гибких ниппелей для присосок, серия NPF





Основные характеристики



Описание

жесткие износостойкие присоски, состоящие непосредственно из присоски и соединительного ниппеля

Конструкция

- ниппели и присоски предварительно не собираются
- размер 30x10 мм и более (укомплектованы специальным хомутом)

Обслуживание

возможна замена резиновой части

Рабочая температура

NBR версия: -30°C ÷ 120°C (кратковременно <30 сек.); -10°C ÷ +70°C (продолжительно)
Силикон версия: -50°C ÷ +220°C (кратковременно <30 сек.); -30°C ÷ +180°C (продолжительно)



КОДИРОВКА



NPF

-

FM

-

1/4

-

M10 X 1.25



NPF СЕРИЯ:
NPF = гибкий ниппель для присосок
-
FM ИСПОЛНЕНИЕ:
FM = гибкое присоединение
-
1/4 ПРИСОЕДИНЕНИЕ G1 (внутренняя резьба)
1/4 = G1/4
-
M10x1,25 ПРИСОЕДИНЕНИЕ G2 (наружная резьба)
M10x1,25 = M10x1,25
1/4 = G1/4

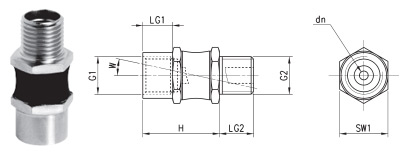

Гибкий ниппель Мод. NPF
Гибкий ниппель Мод. NPF

* G1 = внутренняя резьба (F)
** G2 = наружная резьба (M)

РАЗМЕРЫ

Мод. dn G1* G2** H LG1 LG2 SW1 W Вертикальная нагрузка (Н) Изгиб. момент (Нм) Вес (г)
NPF-FM-1/4-M10X1,25 2,8 G1/4 F M10X1,25 M 27 10,5 8 17 12 500 8 26
NPF-FM-1/4-1/4 3 G1/4 F G1/4 M 27 12 12 17 12 750 10 30
