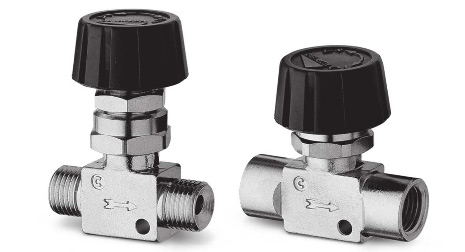

Вентили изготавливаются из латуни, покрытой никелем, с уплотнениями NBR и пластмассовой регулировочной рукояткой. Они предназначены для регулирования расхода сжатого воздуха, воды и минерального масла. Мод. 2810, 2820, 2819 и 2829 возможно использовать для соединения с пластиковыми, медными и латунными трубками, используя гайку Мод. 1303 и наконечник Мод.1310/1320.
|
Конструкция |
конического типа
|
Материалы |
латунь покрытая никелем, пластмассовая регулировочная рукоятка, NBR уплотнения |
Присоединение |
G1/8, G1/4, G3/8, G1/2
|
Установка |
в любом положении |
Рабочая температура |
0°C ÷ 80°C (при сухом воздухе -20°)
|
Рабочее давление |
0 ÷ 10 бар
|
Номинальный расход |
см. таблицу
|

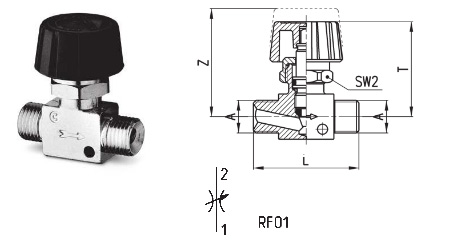

Модель |
A |
L |
T |
Z |
SW2 |
Δ1Бар Нл/мин |
Расход, Нл/мин |
2810 1/8 |
G1/8 |
40 |
37 |
42,5 |
19 |
415 |
590 |
2810 1/4 |
G1/4 |
42 |
37 |
42,5 |
19 |
508 |
740 |
2810 3/8 |
G3/8 |
42 |
37 |
42,5 |
19 |
620 |
900 |
2810 1/2 |
G1/2 |
54 |
42 |
48 |
22 |
1540 |
2080 |

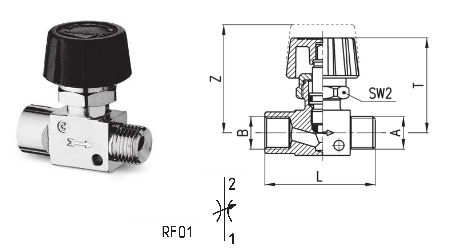

Модель |
A |
B |
L |
T |
Z |
SW2 |
Δ1Бар Нл/мин |
Расход, Нл/мин |
2820 1/8 |
G1/8 |
G1/8 |
41 |
37 |
42,5 |
19 |
400 |
640 |
2820 1/4 |
G1/4 |
G1/4 |
44 |
37 |
42,5 |
19 |
530 |
840 |
2820 3/8 |
G3/8 |
G3/8 |
55,5 |
41,5 |
48 |
22 |
1415 |
1990 |
2820 1/2 |
G1/2 |
G1/2 |
59 |
42 |
49 |
22 |
1520 |
2150 |

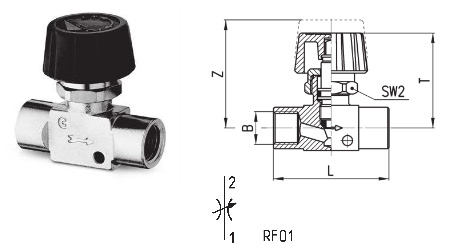

Модель |
B |
L |
T |
Z |
SW2 |
Δ1Бар Нл/мин |
Расход, Нл/мин |
2830 1/8 |
G1/8 |
42 |
37 |
42,5 |
19 |
415 |
635 |
2830 1/4 |
G1/4 |
46 |
37 |
42,5 |
19 |
530 |
850 |
2830 3/8 |
G3/8 |
62 |
41,4 |
48 |
22 |
1415 |
1980 |
2830 1/2 |
G1/2 |
64 |
42 |
49 |
22 |
1520 |
2100 |
Модель |
A |
L |
P |
S |
T |
Z |
S Max |
SW2 |
SW3 |
2819 1/8 |
G1/8 |
40 |
G1/4 |
23 |
47 |
52,5 |
7 |
19 |
17 |
2819 1/4 |
G1/4 |
42 |
G1/4 |
23 |
47 |
52,5 |
7 |
19 |
17 |

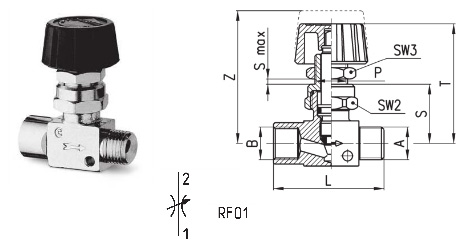

Модель |
A |
B |
L |
P |
S |
T |
Z |
S Max |
SW2 |
SW3 |
2829 1/8 |
G1/8 |
G1/8 |
41 |
G1/4 |
23 |
47 |
52,5 |
7 |
19 |
17 |
2829 1/4 |
G1/4 |
G1/4 |
44 |
G1/4 |
23 |
47 |
52,5 |
7 |
19 |
17 |

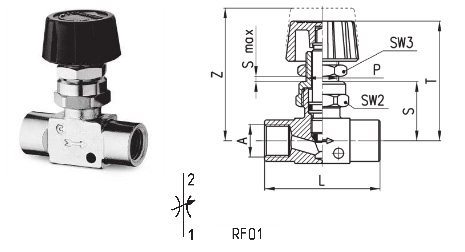

Модель |
A |
L |
P |
S |
T |
Z |
S Max |
SW2 |
SW3 |
2829 1/8 |
G1/8 |
42 |
G1/4 |
23 |
47 |
52,5 |
7 |
19 |
17 |
2829 1/4 |
G1/4 |
46 |
G1/4 |
23 |
47 |
52,5 |
7 |
19 |
17 |
2829 3/8 |
G3/8 |
62 |
M14x1 |
28 |
56,5 |
63 |
7 |
22 |
17 |
2829 1/2 |
G1/2 |
64 |
M14x1 |
29 |
57 |
64 |
7 |
22 |
17 |
|
