Дисковые затворы фланцевые OMAL с пневмоприводом




Затвор дисковый поворотный фланцевый с пневмоприводом
Серии 385, 386, 387

Присоединение: фланцевое ДУ 40 ÷ 300 мм.
Рабочее давление: 10 бар, 16 бар

OMAL. Затвор дисковый поворотный межфланцевый Серии 385, 386, 387 с пневмоприводом


- Применение для любых сред: агрессивных или нейтральных

- Пневмопривод двойного действия или с пружинным возвратом

- Бюджетная версия с давлением до 10 бар

- Присоединение затвора к приводу по стандарту ISO 5211

- Высокая герметичность с возможностью применения на вакуум

- Наличие сертификатов Ростехнадзора, ATEX, DIN-DVGW

- Сменные уплотнения диска

Принцип работы дискового затвора с пневмоприводом двустороннего действия

Принцип работы
дискового затвора OMAL
с пневмоприводом двустороннего действия
Новинка




Демонстрация ограничения поворота дискового затвора с пневмоприводом двустороннего действия


Демонстрация ограничения
поворота диска
дискового затвора
с пневмоприводом
двустороннего действия
Новинка



Демонстрация работы дискового затвора с пневмоприводом и датчиком положения с возвратной пружиной

Демонстрация работы
дискового затвора
с пневмоприводом
и датчиком положения
с возвратной пружиной
Новинка


Просмотр каталога в pdf дискового межфланцевого затвора OMAL серии 385, 386, 387

Описание межфланцевых дисковых затворов OMAL Серии 385, 386, 387

Просмотр паспорта на межфланцевые дисковые затворы OMAL серий 385, 386, 387

Паспорт на межфланцевые дисковые затворы OMAL Серии 385, 386, 387

Таблица характеристик и применения материалов затворов

Таблица характеристик и применения материалов затворов

Сертификат на дисковые затворы OMAL серии 375

Сертификат на дисковые затворы OMAL серии 385 с чугунным диском

Сертификат на дисковые затворы OMAL серии 376

Сертификат на дисковые затворы OMAL серии 386 с диском из нержавеющей стали

Сертификат на дисковые затворы OMAL серии 377

Сертификат на дисковые затворы OMAL серии 387 с диском из бронзы

Просмотр сертификата Ростехнадзора на дисковые задвижки OMAL серий 385, 386, 387

Разрешение применения на опасных производственных объектах таможенного союза

Сертификат по ATEX и на соответствие герметичности по EN 12266 на дисковые затворы OMAL

Сертификат по ATEX и на соответствие герметичности по EN 12266

Сертификат на соответствие требованиям безопасности DIN-DVGW для дископоворотных задвижек OMAL

Сертификат на соответствие требованиям безопасности DIN-DVGW



Затвор дисковый поворотный фланцевый OMAL предназначается для установки на трубопроводы практически любого типа.
Дисковые затворы серий 385, 386, 387 представляют из себя надежное и экономичное решение для условий общепромышленного применения. Фланцевые шиберные затворы применяются для перекрытия транспортировки различных сред в двух направлениях.

Дисковые затворы комплектуются пневматическими приводами двусторонного действия или пневмоприводами одностороннего действия с пружинным возвратом.

Поставляется два вида дископоворотных механизмов с пневмоприводом:
- стандартный, с давлением в трубопроводе до 16 бар;
- бюджетный, дисковый затвор идентичен стандартному исполнению, более низкая стоимость получена за счет пневмопривода с меньшим моментом. Привод рассчитан на усилие поворота диска при давлении в трубопроводе не более 10 бар.

В отличии от большинства аналогов представленных на российском рынке, корпус дископоворотных механизмов OMAL изготавливается из более прочного чугуна GGG50. Чугун GGG50 имеет более высокую устойчивость к изгибу и механическим нагрузкам по сравнению с чугуном GG25. Применение высокопрочного чугуна гарантирует безопасность вашего производства при возникновении критических и аварийных ситуаций. Для более высокой стойкости к внешним неблагоприятным воздействиям, корпус снаружи покрывается синей эпоксидной краской.

Диск может быть изготовлен из чугуна, нержавеющей стали AISI 316 (российским аналогом является сталь 02Х17Н14М2 - исполнение на агрессивные среды), а также из сплава бронзы и алюминия.
Для различных сред применяются разные виды уплотнений: EPDM, FKM, NBR, PTFE, HNBR. Более подробная информация для подбора диска и уплотнений указана ниже.

Дископоворотные механизмы OMAL сертифицированы по стандарту ATEX на применение во взрывоопасной среде. Серии 385, 386, 387 соответствуют классу A по нормам герметичности EN 12266 - полное отсутствие утечек. Такая высокая герметичность позволяет использовать краны на вакууме глубиной до -0,90 бар (90% вакуума). Более подробно о утечках в запорной арматуре можно почесть в приложенной статье.

В странах ЕС на данный момент не существует единых директив о газовой арматуры, трубопроводов. Сертификат DIN-DVGW является надежным доказательством того, что данный продукт спроектирован и произведен по самым высоким требованиям и эти правила соблюдаются.
В сертификате DIN-DVGW специально подробно изложены требования для продукции, касающиеся применения на воде и газах.

DIN-DVGW сертификационный знак преимущества:

- Знак сертификации отличает продукт от дешевых марок, и служит мощным аргументом продаж для клиентов, которым в первую очередь важна надежность.
- Знак сертификации снимает все вопросы у европейский газовых монтажных компаний.
- Для любого клиента, знак является подтверждением критических требований в отношении безопасности, гигиены и функциональности.

Необходимо знать, что более 90% всех неисправностей поворотных затворов связано с неправильной установкой! Перед установкой внимательно ознакомьтесь в паспорте продукции с инструкцией по установке.

Для дисковых затворов OMAL Серий 385, 386, 387 отдельно возможно заказать уплотнение диска.



Общие характеристики поворотных дисковых затворов OMAL Серий 385, 386, 387




Привод

пневматический

Виды привода двустороннего действия - DA
одностороннего действия с пружинным возвратом - SR
Давление пневмопривода

не более 8,4 бар

Рабочее давление затвора DN40 ÷ DN300: -0,90 (вакуум) ÷ 10 / 16 бар
Очистка воздуха для привода

фильтрация воздуха не хуже 40 микрон

Температура эксплуатации привода

стандартный пневмопривод: -20°C ÷ +80°C
высокотемпературное исполнение: -20°C ÷ +150°C
низкотемпературное исполнение: -40°C ÷ +80°C

Герметичность затвора

класс A по EN 12266 - полное отсутствие утечек

Рабочая температура затвора

уплотнение EPDM: -40°C ÷ +135°C - стандартное
уплотнение NBR: -23°C ÷ +82°C
уплотнение FKM: -10°C ÷ +190°C (для DN40 ÷ DN300)

Уплотнения под заказ

SILICONE: -50°C ÷ +160°C
HNBR: -30°C ÷ +100°C
NBR WHITE: -23°C ÷ +82°C
NBR CARBOX: -10°C ÷ +82°C
более подробная информация по уплотнениям здесь

Гарантия 1 год
Срок поставки

под заказ 30 дней

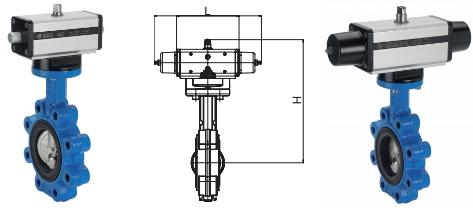

Затвор дисковый поворотный с пневматическим приводом



Затвор дисковый поворотный с пневматическим приводом



Затвор дисковый поворотный с пневматическим приводом



Затвор дисковый поворотный с пневматическим приводом



Диск Чугун AISI 316 Бронза - алюминий Привод
Размер EPDM NBR FKM EPDM NBR FKM PTFE EPDM NBR
DN 40 PN10-16 D385XE68 D385XN68 D385XV68 D386XE68 D386XN68 D386XV68 D386XT68 D387XE68 D387XN68 DA 30
S385XE68 S385XN68 S385XV68 S386XE68 S386XN68 S386XV68 S386XT68 S387XE68 S387XN68 SR 30
DN 50 PN10-16 D385XE69 D385XN69 D385XV69 D386XE69 D386XN69 D386XV69 D386XT69 D387XE69 D387XN69 DA 30
S385XE69 S385XN69 S385XV69 S386XE69 S386XN69 S386XV69 S386XT69 S387XE69 S387XN69 SR 30
DN 65 PN10-16 D385XE70 D385XN70 D385XV70 D386XE70 D386XN70 D386XV70 D386XT70 D387XE70 D387XN70 DA 45
S385XE70 S385XN70 S385XV70 S386XE70 S386XN70 S386XV70 S386XT70 S387XE70 S387XN70 SR 45
DN 80 PN10-16 D385XE71 D385XN71 D385XV71 D386XE71 D386XN71 D386XV71 D386XT71 D387XE71 D387XN71 DA 45
S385XE71 S385XN71 S385XV71 S386XE71 S386XN71 S386XV71 S386XT71 S387XE71 S387XN71 SR 45
DN 100 PN10-16 D385XE72 D385XN72 D385XV72 D386XE72 D386XN72 D386XV72 D386XT72 D387XE72 D387XN72 DA 60
S385XE72 S385XN72 S385XV72 S386XE72 S386XN72 S386XV72 S386XT72 S387XE72 S387XN72 SR 60
DN 125 PN10-16 D385XE73 D385XN73 D385XV73 D386XE73 D386XN73 D386XV73 D386XT73 D387XE73 D387XN73 DA 90
S385XE73 S385XN73 S385XV73 S386XE73 S386XN73 S386XV73 S386XT73 S387XE73 S387XN73 SR 90
DN 150 PN10-16 D385XE74 D385XN74 D385XV74 D386XE74 D386XN74 D386XV74 D386XT74 D387XE74 D387XN74 DA 120
S385XE74 S385XN74 S385XV74 S386XE74 S386XN74 S386XV74 S386XT74 S387XE74 S387XN74 SR 120

DN 200 PN16 D385FE75 D385FN75 D385FV75 D386FE75 D386FN75 D386FV75 D386FT75 D387FE75 D387FN75 DA 240
S385FE75 S385FN75 S385FV75 S386FE75 S386FN75 S386FV75 S386FT75 S387FE75 S387FN75 SR 240
DN 250 PN16 D385FE76 D385FN76 D385FV76 D386FE76 D386FN76 D386FV76 D386FT76 D387FE76 D387FN76 DA 360
S385FE76 S385FN76 S385FV76 S386FE76 S386FN76 S386FV76 S386FT76 S387FE76 S387FN76 SR 360
DN 300 PN16 D385FE77 D385FN77 D385FV77 D386FE77 D386FN77 D386FV77 D386FT77 D387FE77 D387FN77 DA 480
S385FE77 S385FN77 S385FV77 S386FE77 S386FN77 S386FV77 S386FT77 S387FE77 S387FN77 SR 480

DN 200 PN10 D385KE75 D385KN75 D385KV75 D386KE75 D386KN75 D386KV75 D386KT75 D387KE75 D387KN75 DA 180
S385KE75 S385KN75 S385KV75 S386KE75 S386KN75 S386KV75 S386KT75 S387KE75 S387KN75 SR 180
DN 250 PN10 D385KE76 D385KN76 D385KV76 D386KE76 D386KN76 D386KV76 D386KT76 D387KE76 D387KN76 DA 240
S385KE76 S385KN76 S385KV76 S386KE76 S386KN76 S386KV76 S386KT76 S387KE76 S387KN76 SR 240
DN 300 PN10 D385KE77 D385KN77 D385KV77 D386KE77 D386KN77 D386KV77 D386KT77 D387KE77 D387KN77 DA 360
S385KE77 S385KN77 S385KV77 S386KE77 S386KN77 S386KV77 S386KT77 S387KE77 S387KN77 SR 360



Ручные дублеры к дисковым затворам с пневмоприводами OMAL


К дисковым затворам с пневмоприводом дополнительно возможно заказать ручные дублеры. Тогда при аварийной или нештатной ситуации, оператор имеет возможность вручную закрыть и открыть дисковый затвор. Для соединения ручного дублера с пневматическим приводом и затвором требуется заказать комплект фланцев.

Затвор



Привод двустороннего действия Привод с пружинным возвратом Код для заказа ручного дублера Код для заказа
комплекта
крепежных фланцев
DA15 - RFDA0B0914 KCF034043
DA30 SR15 RFDA0B0914 KCF032616
DA45 - RFDA0B1114 KCF032616
DA60 SR30 RFDA0B1114 KCF032616
DA90 SR45 RFDA0B1414 KCF072623
DA120 SR60 RFDA0B1414 KCF072623
DA180 SR90 RFDA0B1717 KCF072623
DA240 SR120 RFD0B1717 KCF072623
DA360 SR180 RFDC0F2227 KCF102726
DA480 SR240 RFDC0F2227 KCF102726
DA720 SR360 RFDC0F2727 KCF124042
DA960 SR480 RFDD122727 KCF124041
DA1440 SR720 RW0D1080 KCF143961
DA1920 SR960 RW0D1080 KCF143951
DA2880 SR1440 RW0D1078 KCF163963
DA3840 SR1920 RW0D1320 KCF154057
DA5760 SR2880 RW0D1320 KCF254058
DA8000 SR4000 RWM20SD1 KCF254163
